Índice de Proteção (IP) segundo numeral

Guia Completo do Grau de Proteção IP: Como Testar a Resistência à Água?

Entender o Grau de Proteção IP é fundamental para garantir a conformidade técnica e a durabilidade de componentes eletroeletrônicos. O segundo numeral do código IP (IPX1 a IPX9) define o nível de impermeabilidade de um produto contra o ingresso de água.

Neste guia, detalhamos como funcionam os ensaios laboratoriais para cada categoria de proteção hídrica, desde o gotejamento leve até a submersão extrema.

Índice

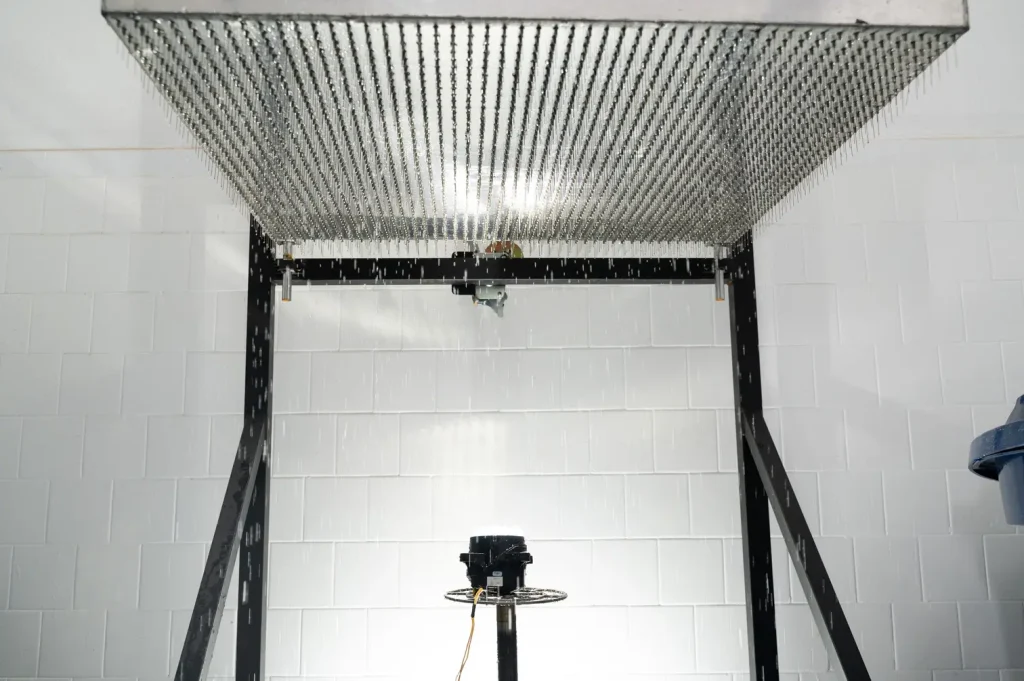

1. Ensaios de Simulação de Chuva (IPX1 e IPX2)

Estes testes verificam a resistência contra gotas que caem verticalmente, simulando condições climáticas leves.

• IPX1 (Proteção contra gotas verticais): A peça é posicionada em uma base giratória sob um dispositivo de gotejamento que reproduz 1 mm/min de precipitação.

• IPX2 (Proteção contra gotas com inclinação de 15°): Simula chuva com vento. A base permanece fixa, mas a peça é inclinada em 15°. A intensidade aumenta para 3 mm/min.

2. Ensaios com Arcos Oscilantes (IPX3 e IPX4)

Nesta etapa, o laboratório utiliza arcos giratórios para testar a incidência de água em múltiplos ângulos.

• IPX3 (Proteção contra borrifos de água): Os arcos aplicam jatos em feixe cobrindo um ângulo de 60° na vertical.

• IPX4 (Proteção contra projeção de água): O teste é mais rigoroso, cobrindo um ângulo de 180° (90° para cada lado da vertical), garantindo que a água projetada de qualquer direção não prejudique o equipamento.

3. Ensaios com Jatos de Mangueira (IPX5 e IPX6)

Estes ensaios medem a resistência a fluxos de água direcionados e com pressão.

• IPX5 (Jatos de água): A peça recebe um jato de 12,5 L/min através de um bocal de 6,3 mm, simulando uma mangueira convencional.

• IPX6 (Jatos potentes de água): Simula condições severas, como ondas do mar ou mangueiras de incêndio. O fluxo sobe drasticamente para 100 L/min com um bocal de 12,5 mm.

4. Ensaios de Submersão (IPX7 e IPX8)

Indicado para equipamentos que operam em ambientes alagados ou que podem cair em recipientes com líquido.

• IPX7 (Imersão temporária): A peça é submersa em um tanque onde o nível da água deve estar a pelo menos 1 metro acima da base do objeto por 30 minutos.

• IPX8 (Imersão contínua): Mais restrito que o IPX7, as condições (tempo e profundidade) são acordadas entre o cliente e o laboratório, geralmente simulando pressões maiores.

5. Ensaio de Alta Pressão e Temperatura (IPX9)

O nível máximo de proteção contra água, essencial para indústrias automotivas e alimentícias (limpeza pesada).

• IPX9 (Jatos de alta pressão e temperatura): Enquanto a peça gira, ela recebe jatos de água com pressão extremamente elevada e alta temperatura. Embora o volume seja de 15 L/min, o impacto é muito superior ao IPX6 devido à força do disparo.

Por que realizar o Ensaio de Grau de Proteção IP em um Laboratório?

A certificação do Grau IP valoriza o produto no mercado, evita falhas prematuras e garante a segurança do usuário final. Seguir as normas técnicas (como a IEC 60529) é o diferencial entre um produto robusto e um item sujeito a recall.

Cada teste requer um equipamento específico e condições controladas para obter resultados precisos e repetitivos.

Especialidade da Labmor

A Labmor é uma empresa especializada na realização de ensaios de IP, oferecendo serviços precisos e confiáveis. Com uma equipe altamente capacitada e equipamentos de última geração, garantimos que seus produtos atendam aos mais rigorosos padrões de segurança. Entre em contato com a Labmor para realizar seus ensaios de IP e assegurar-se de que a segurança de seus produtos não será comprometida.
