Ensaios de Grau de Proteção (IP): Como funcionam os testes de simulação de chuva

Garantir a estanqueidade de um produto é fundamental para a segurança do usuário e a durabilidade do equipamento. No universo dos ensaios de Grau de Proteção (IP), os testes que simulam o ingresso de água por gotejamento (chuva vertical) são os primeiros níveis de certificação técnica.

Neste artigo, detalhamos como funcionam os ensaios IPX1 e IPX2, as principais normas técnicas envolvidas e o que cada um representa para a qualidade do seu produto.

Índice

O que configura um ensaio de IP contra o ingresso de água que simula chuva?

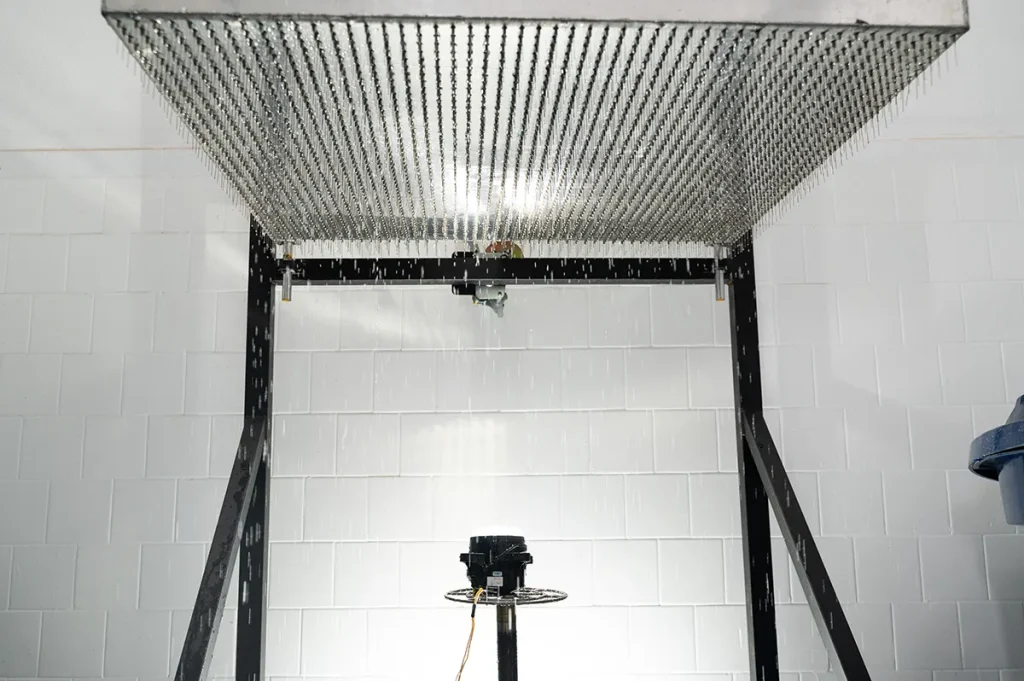

O ensaio de IP do segundo numeral que simula chuva leve ou gotejamento utiliza um equipamento dotado de agulhas espaçadas uniformemente. Essas agulhas liberam gotas de água de forma controlada sobre o objeto ensaiado.

Geralmente fundamentado na norma IEC 60529, esse teste verifica se a água que cai verticalmente sobre o invólucro causa efeitos prejudiciais ao funcionamento do componente.

IPX1 vs IPX2: Qual a principal diferença?

Embora ambos simulem o gotejamento, a diferença reside na severidade do teste e na exposição angular. Os dois principais fatores de distinção são:

1. A movimentação da base: Enquanto no IPX1 a base gira, no IPX2 ela é fixa e inclinada.

2. Volume de água: O ensaio IPX2 utiliza um fluxo de água três vezes maior que o IPX1.

Detalhes técnicos do teste de grau IPX1

O grau IPX1 certifica a proteção contra gotas de água que caem verticalmente. Confira os parâmetros laboratoriais:

• Base: Giratória com rotação de 1 rpm.

• Vazão de água: Equivalente a 1 mm/min.

• Duração: 10 minutos (totalizando 10 mm de "chuva").

• Posicionamento: A peça deve estar a 200 mm de distância da fonte de gotejamento.

Detalhes técnicos do teste de grau IPX2

O grau IPX2 é mais rigoroso, pois simula uma chuva com incidência de vento, atingindo as laterais do produto em ângulos de até 15°.

• Base: Fixa, porém inclinada em 15°.

• Procedimento: O teste dura 10 minutos, divididos em 4 posições (2,5 min em cada lado da peça).

• Vazão de água: 3 mm/min (totalizando 30 mm de água ao final).

• Distância: Mantém-se o padrão de 200 mm da origem da água.

Que conclusões podemos tirar no final dos testes?

A escolha entre IPX1 e IPX2 define o nível de confiança que o consumidor terá no seu equipamento:

• Resultado IPX1: Conclui-se que o produto resiste a gotejamentos estritamente verticais. É uma garantia básica, focada principalmente no topo do invólucro.

• Resultado IPX2: Oferece uma segurança superior. Como a base é inclinada, o ensaio garante que as laterais e junções do produto também são resistentes ao ingresso de água, simulando de forma mais fiel uma situação real de chuva com vento.

Cada teste requer um equipamento específico e condições controladas para obter resultados precisos e repetitivos.
