Guia Completo: Ensaios IPX3 e IPX4 com Arcos Giratórios

Você sabe o que define a resistência de um produto contra a entrada de água? No universo dos ensaios de Grau de Proteção (IP), os testes realizados com arcos giratórios são fundamentais para garantir a vedação de componentes eletroeletrônicos.

Neste artigo, vamos detalhar como funcionam os ensaios para os numerais IPX3 e IPX4, suas normas técnicas e as principais diferenças de execução.

!

Índice

O que são os ensaios de IP com arcos giratórios?

Os ensaios de IP referentes ao segundo numeral característico (proteção contra líquidos) utilizam arcos giratórios para simular a incidência de água sob diferentes ângulos.

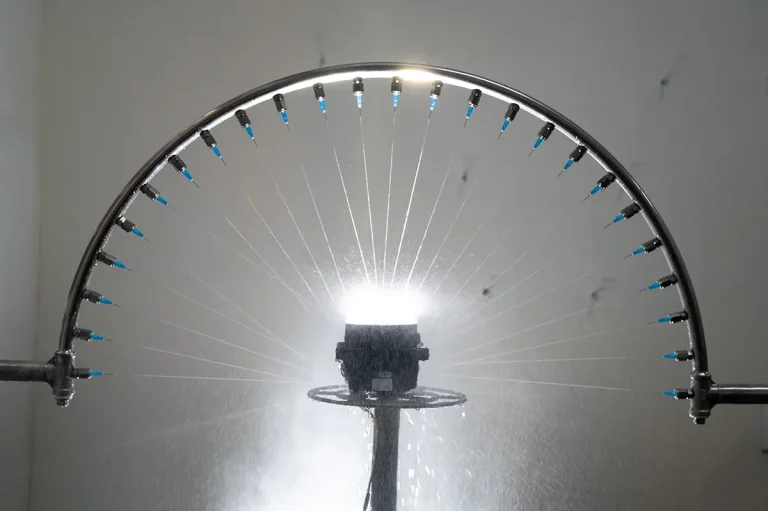

Esses equipamentos disparam jatos de água em formato de feixe diretamente sobre o invólucro do produto. O objetivo é verificar se a vedação interna é capaz de suportar condições de respingos e aspersão sem comprometer a segurança elétrica ou o funcionamento do dispositivo.

O que determina a vazão de água nesse tipo de teste?

A precisão técnica é o que diferencia um laboratório acreditado. Nestes ensaios, a vazão não é aleatória: ela é fixada em 0,07 L/min por furo do arco.

Como o número de furos depende do raio do arco (que por sua vez é escolhido com base no tamanho da amostra), a vazão total varia:

• Vazão IPX3: Mínimo de 0,56 L/min e máximo de 4,7 L/min.

• Vazão IPX4: Mínimo de 0,84 L/min e máximo de 7,0 L/min.

Principais diferenças entre IPX3 e IPX4

Embora utilizem o mesmo maquinário, as exigências de rigor aumentam do nível 3 para o nível 4. As principais distinções estão no ângulo de incidência e na trajetória do arco.

Detalhes do Ensaio IPX3 (Proteção contra aspersão)

O IPX3 foca na resistência contra água borrifada. Neste teste:

• Os arcos giram até 60° em relação à linha vertical para ambos os lados.

• Os jatos atingem a peça em um ângulo de incidência de 60°.

• O motor opera a 10 rpm.

• Procedimento de giro: Após 5 minutos de teste, a peça é rotacionada em 90° na horizontal, e o teste segue por mais 5 minutos, totalizando 10 minutos de exposição.

Detalhes do Ensaio IPX4 (Proteção contra projeção)

O IPX4 é mais rigoroso, simulando respingos que vêm de qualquer direção.

• Os arcos realizam um giro completo de até 180° em relação à linha vertical.

• Os jatos possuem um ângulo de incidência de 90° na vertical.

• Diferente do IPX3, a peça não precisa ser girada manualmente, pois a trajetória de 180° do arco já garante que todos os lados (incluindo a parte de baixo) sejam atingidos.

• A duração total também é de 10 minutos com o motor a 10 rpm.

Quais são as conclusões que podemos tirar desses ensaios?

A aprovação nesses testes é um diferencial competitivo que atesta a durabilidade do produto:

1. Conclusão IPX3: O produto resiste a jatos de pressão moderada em quase todos os ângulos, sendo ideal para equipamentos que sofrem exposição vertical ou lateral limitada (como chuva leve).

2. Conclusão IPX4: Garante a vedação completa contra respingos vindos de qualquer direção, incluindo a base. É o padrão de segurança para produtos que enfrentam condições climáticas severas ou ambientes de trabalho úmidos.

Cada teste requer um equipamento específico e condições controladas para obter resultados precisos e repetitivos.
